奧林巴斯CX21顯微鏡安裝步驟

*步

開箱清點, 并確認是否有損壞

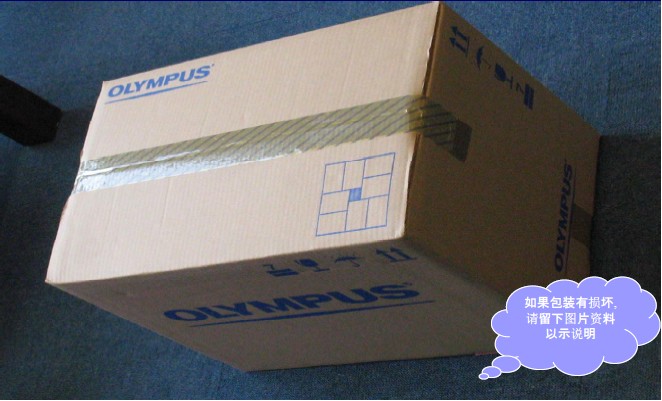

1-1,檢查確認外包裝完好無損!

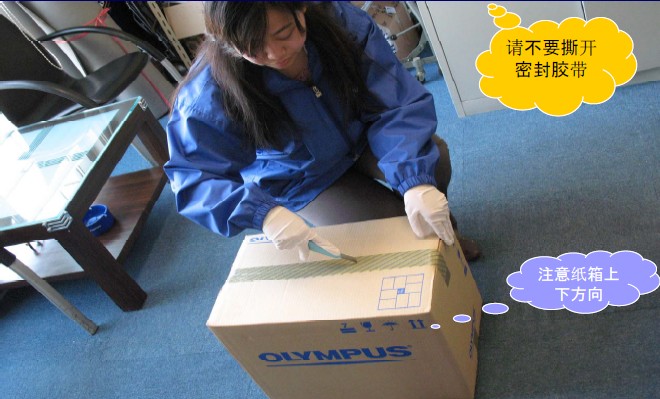

1-2,小心劃開密封膠帶!

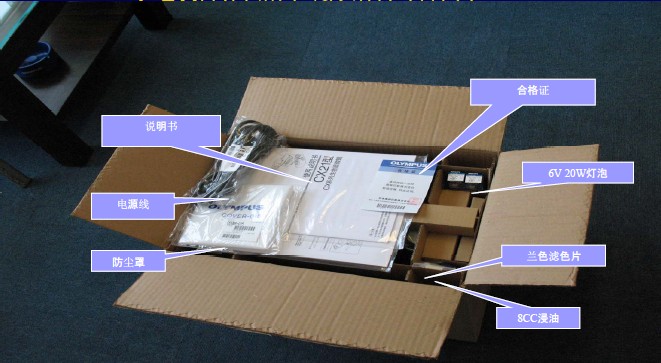

1-3,請清點包裝箱內附件

1-4,如圖所示,取出固定支架

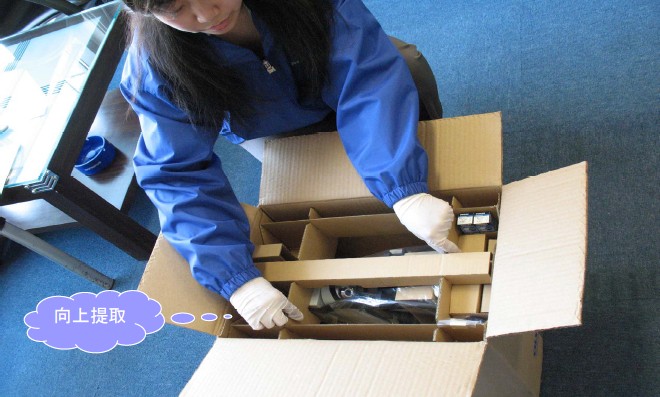

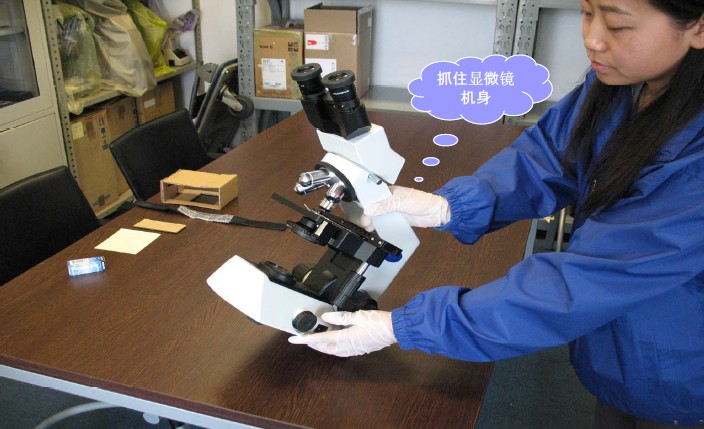

1-5,小心取出顯微鏡

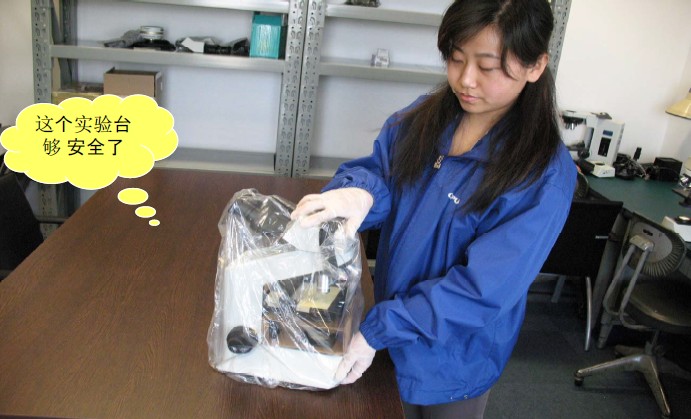

1-6,放置顯微鏡于實驗臺上

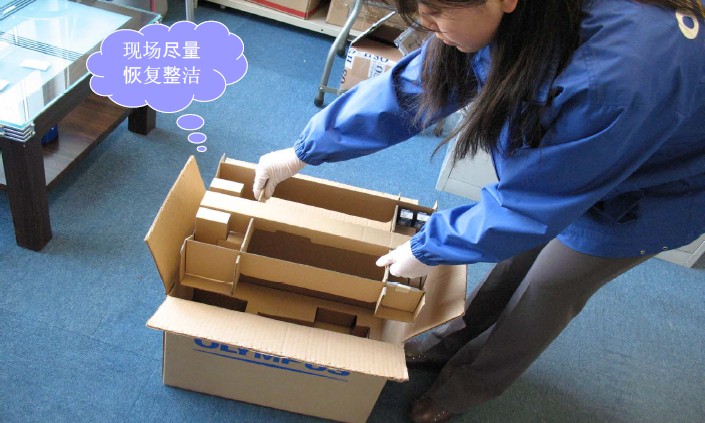

1-7,放回支撐架于包裝箱內

第二步

開始安裝

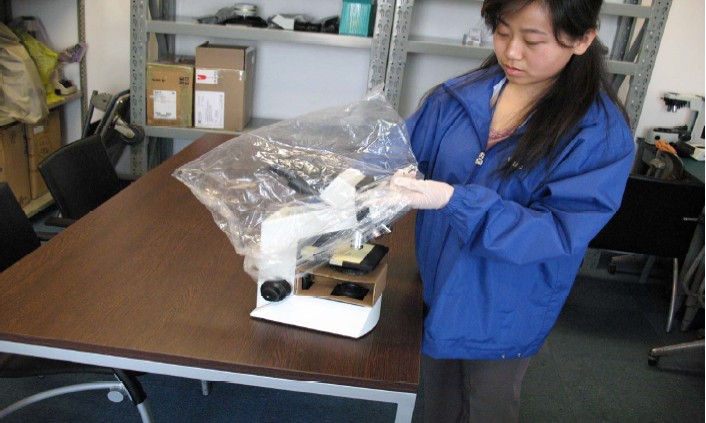

2-1,小心揭掉內包裝袋

2-2,解開物鏡轉盤固定粘接帶

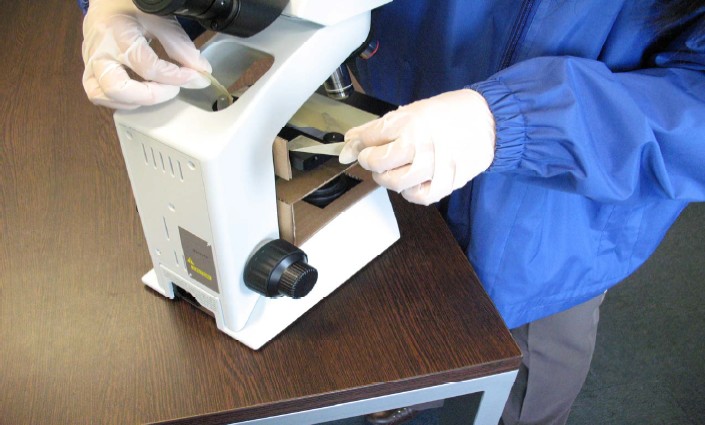

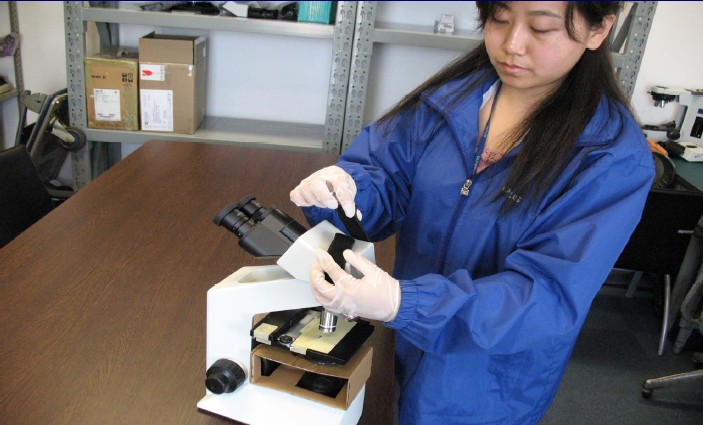

2-3,揭掉所有不干膠條

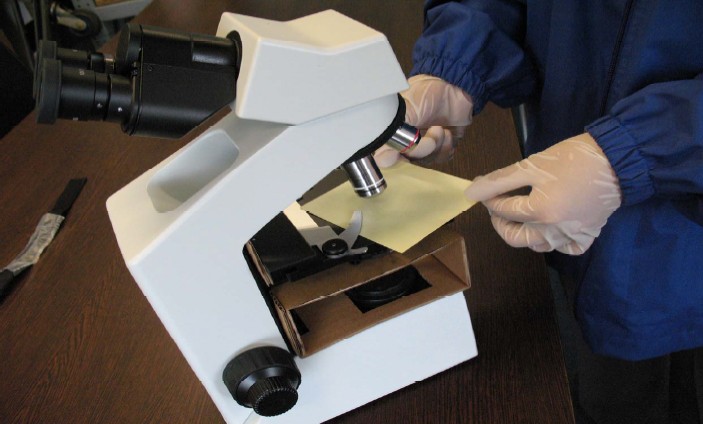

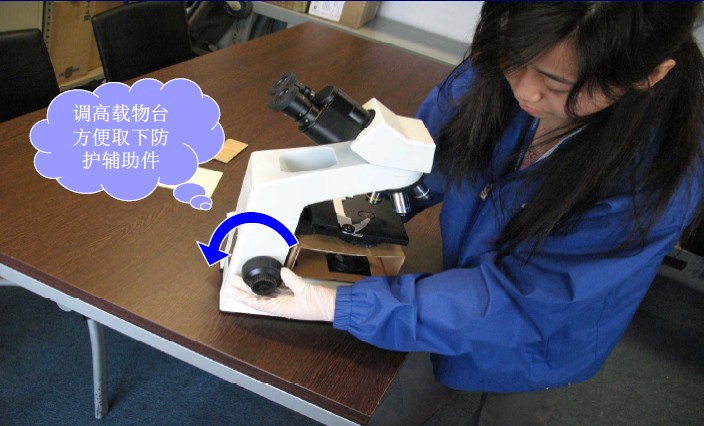

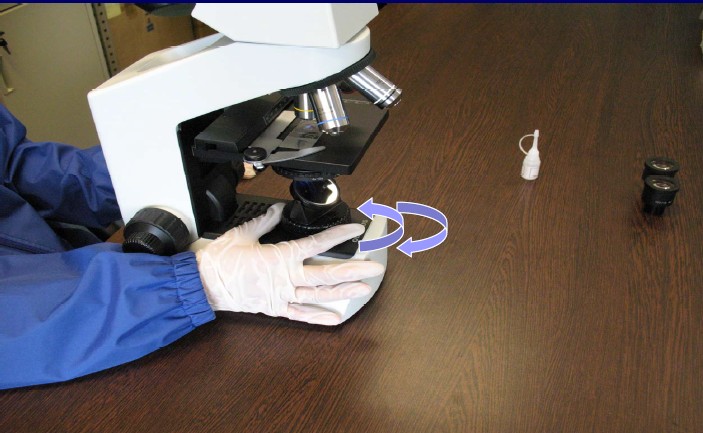

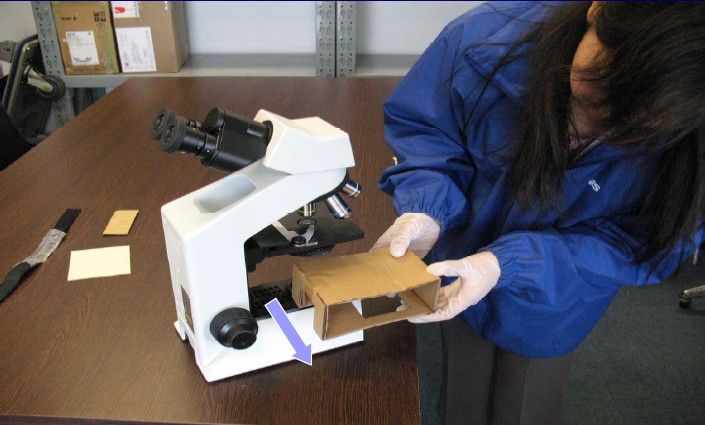

2-4,取下防護輔助件

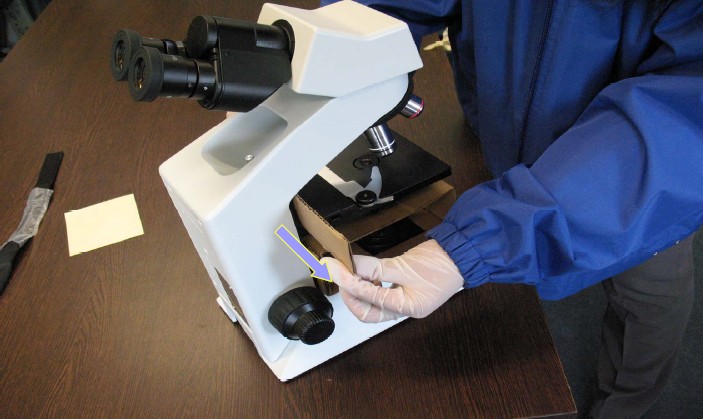

2-5,取下防護輔助件

2-6,取下防護輔助件

2-7,取下防護輔助件

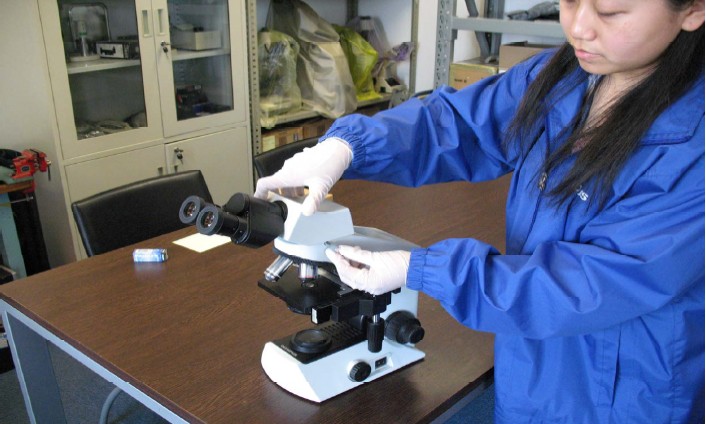

2-8,擰松觀察筒固定螺釘,轉動觀察筒180度

2-9,轉動觀察筒如圖所示并擰緊螺釘固定觀察筒

2-10,輕輕放倒顯微鏡,安裝燈泡和濾色片

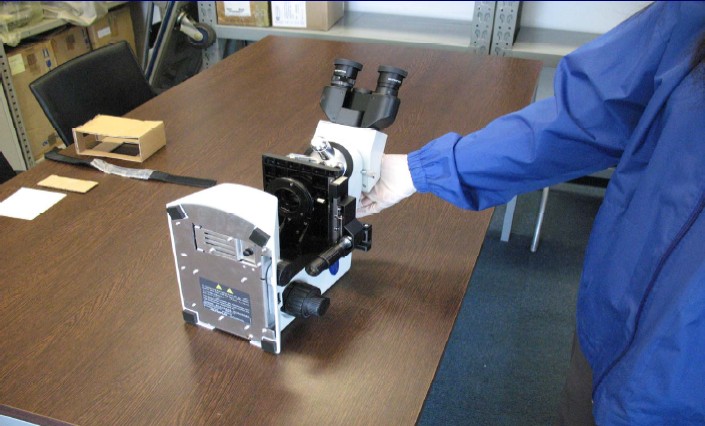

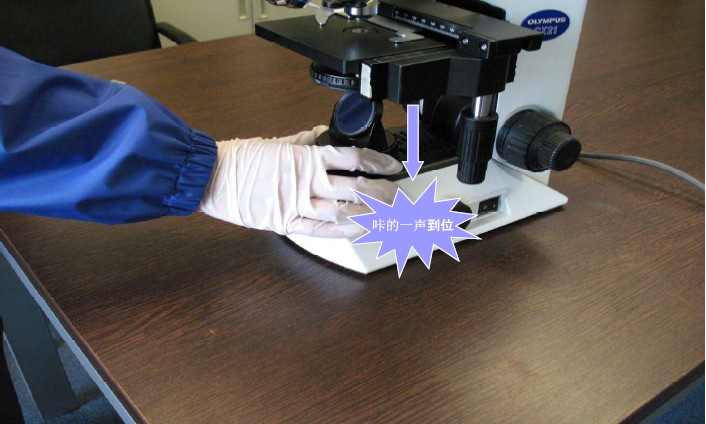

 2-11,平穩放倒顯微鏡

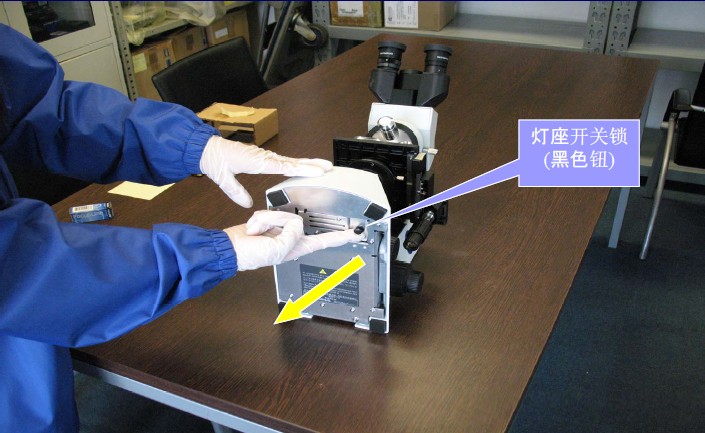

2-12,抓住燈座開關鎖,按箭頭所示向外拉開燈座

2-13,打開燈座

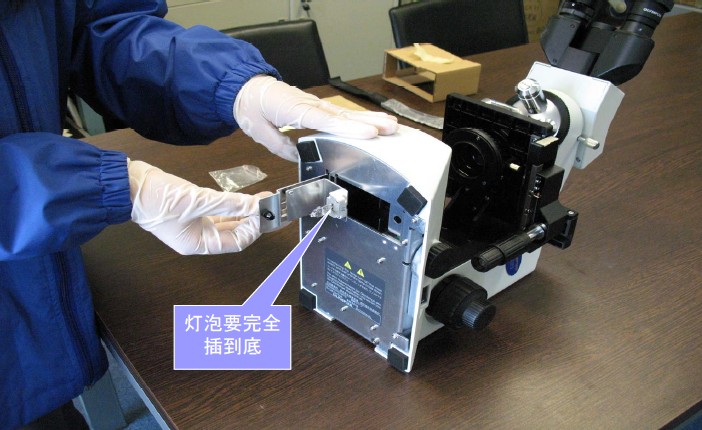

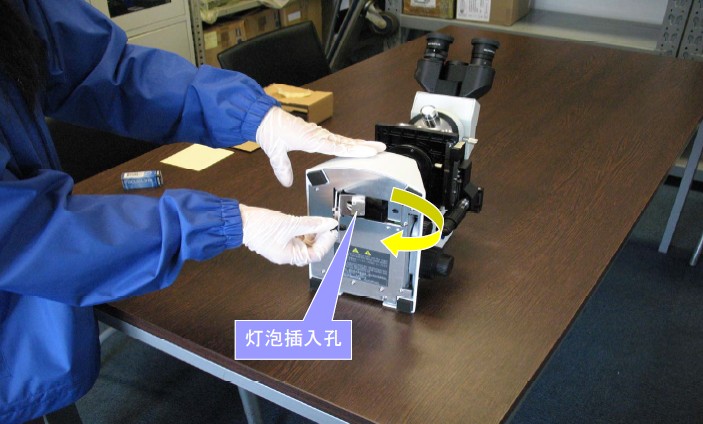

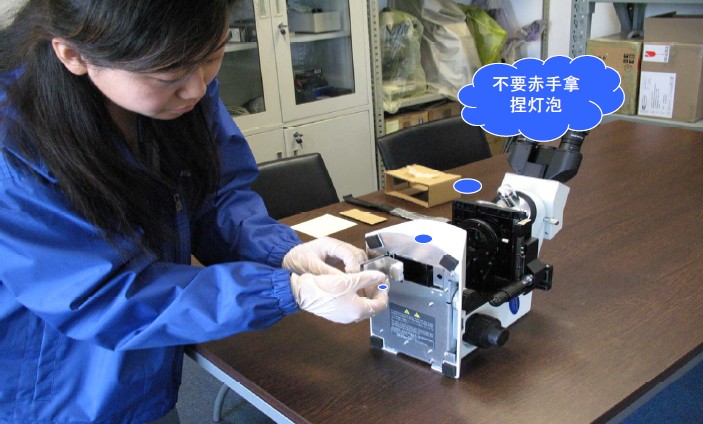

2-14,安裝燈泡

2-15,燈泡安裝正確到位

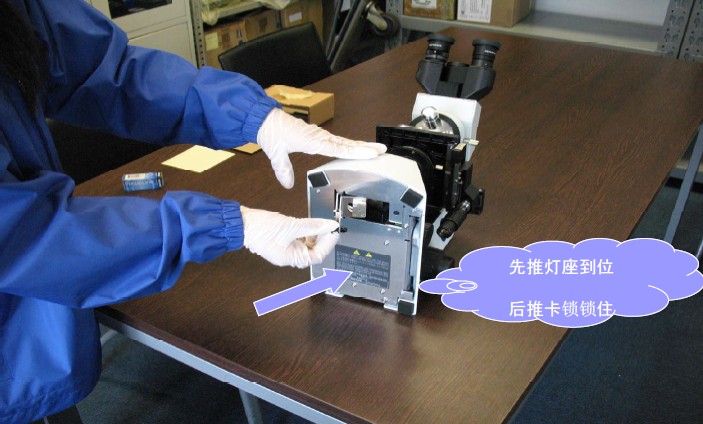

2-16,關閉燈座

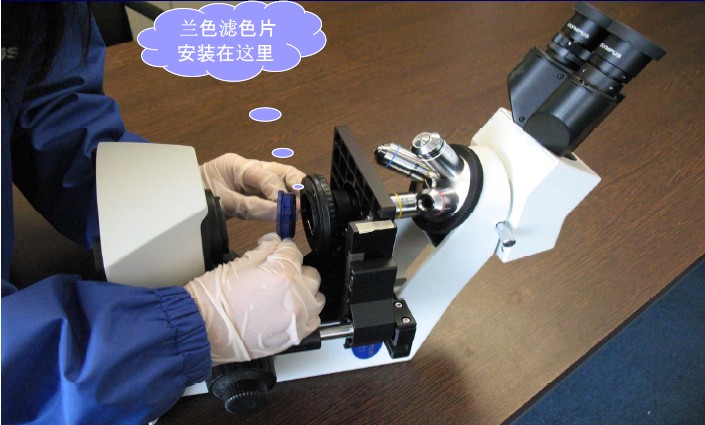

2-17,安裝藍色濾色片

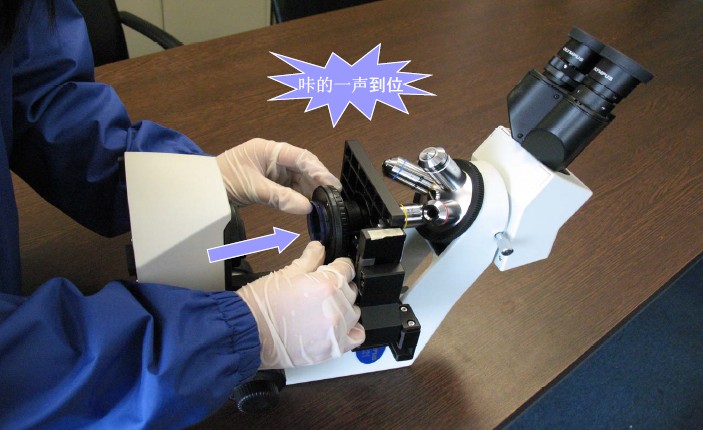

2-18,按箭頭所示方向,將濾色片推到底卡住

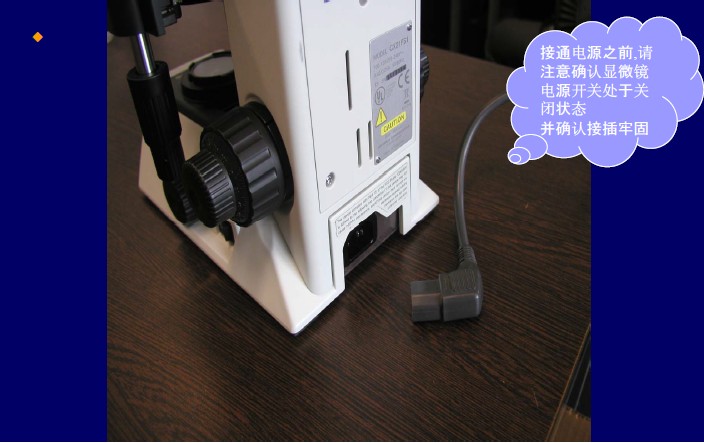

2-19,安裝電源線

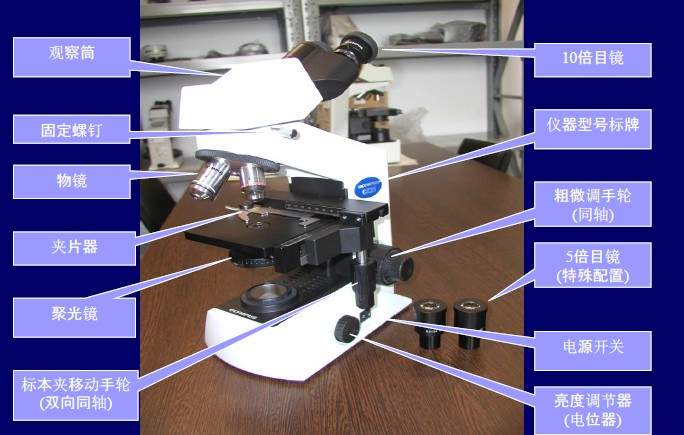

顯微鏡各部件名稱

第三步

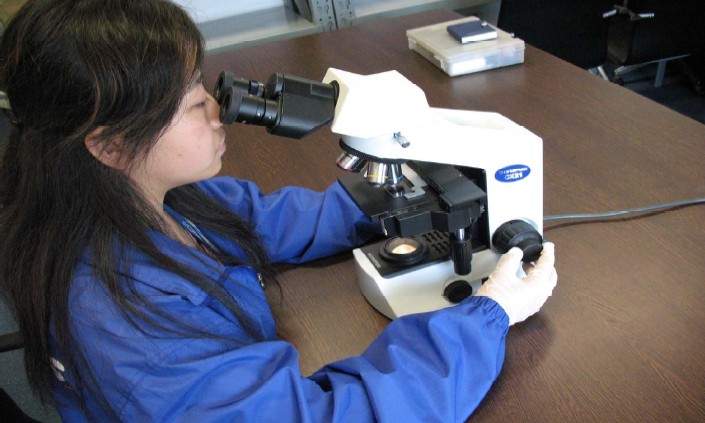

開始觀察

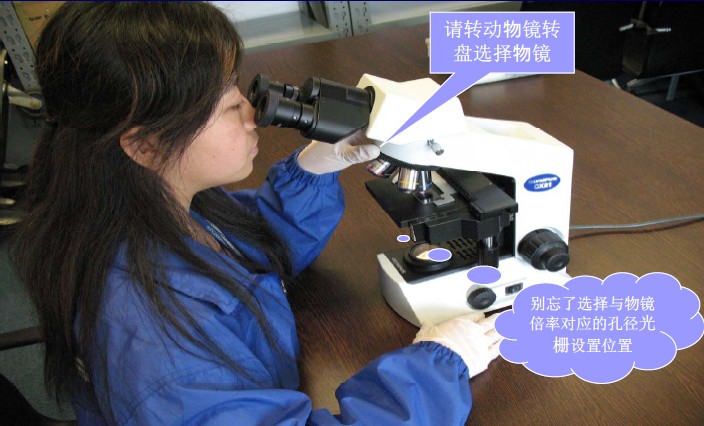

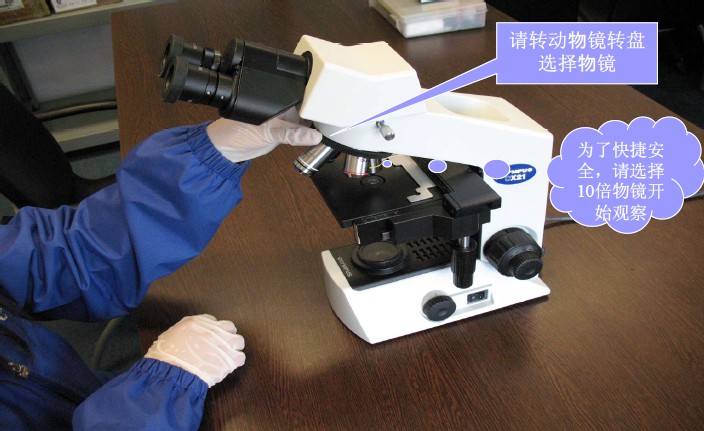

3-1,選擇物鏡

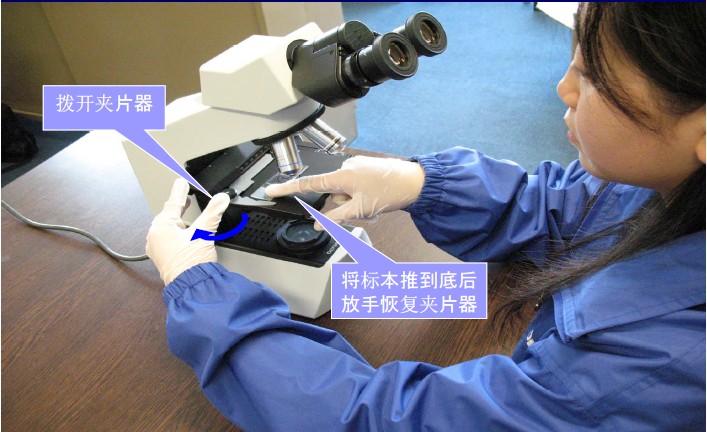

3-2,放置標本

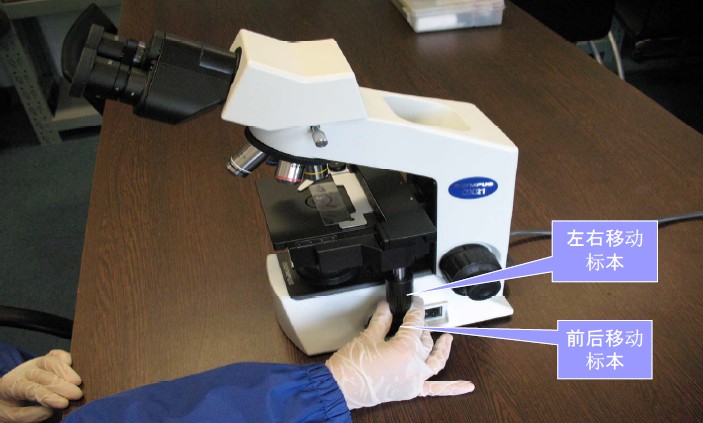

3-3,移動標本到光路中

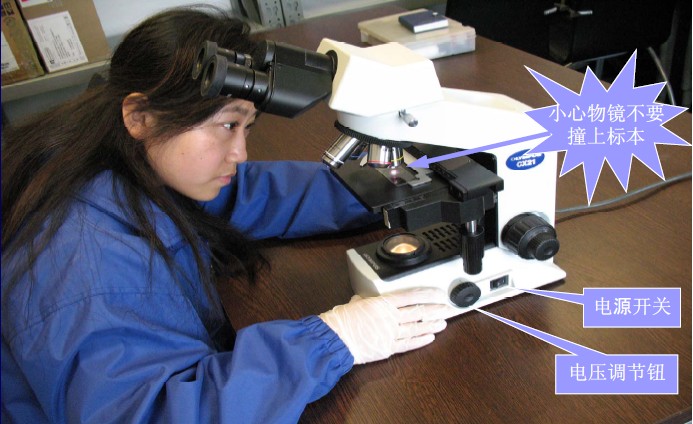

3-4,打開電源,并目測將載物臺上升到*高位

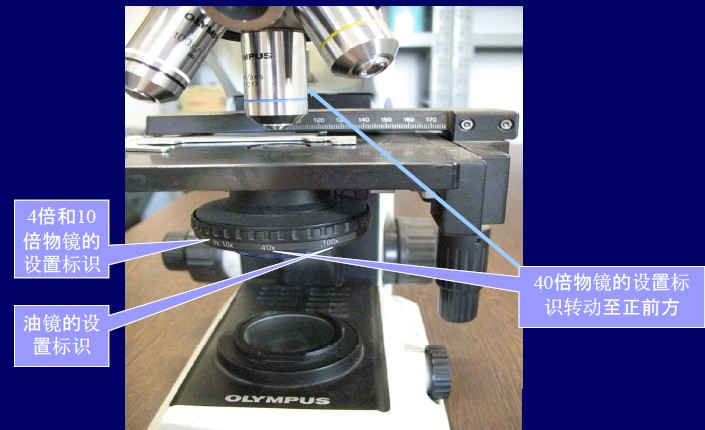

3-5,選擇與物鏡對應的孔徑光柵設置位置

3-6,調節燈泡至合適亮度

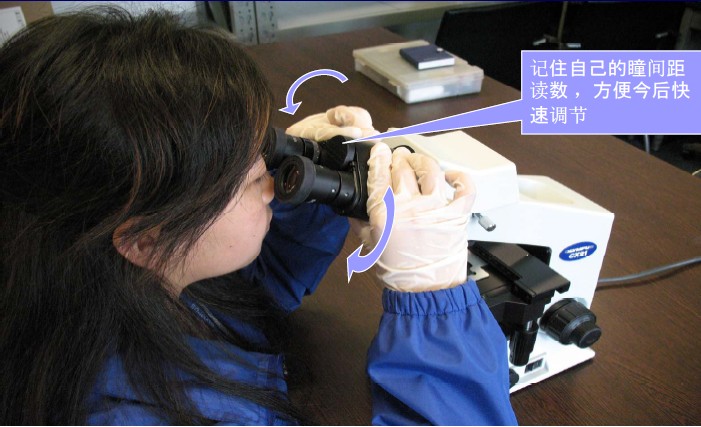

3-7,調節瞳間距至合適位置

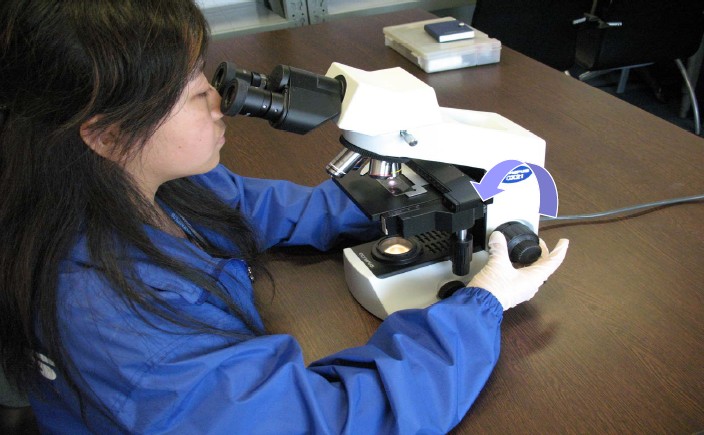

3-8,下降載物臺,調清楚標本像

3-9,微調調節至*清楚

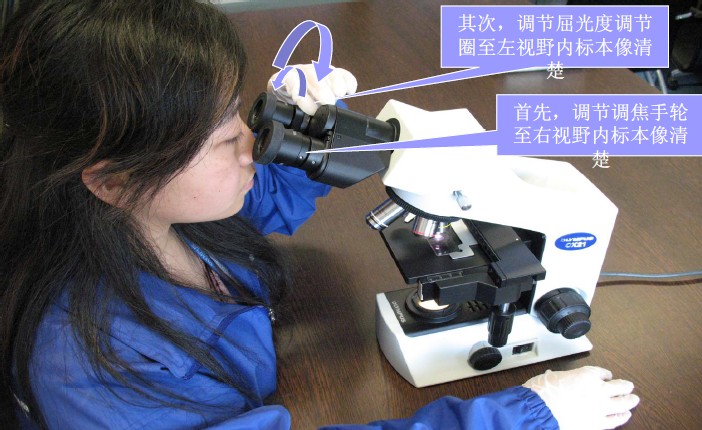

3-10,調節屈光度至左右視野標本像同時清楚

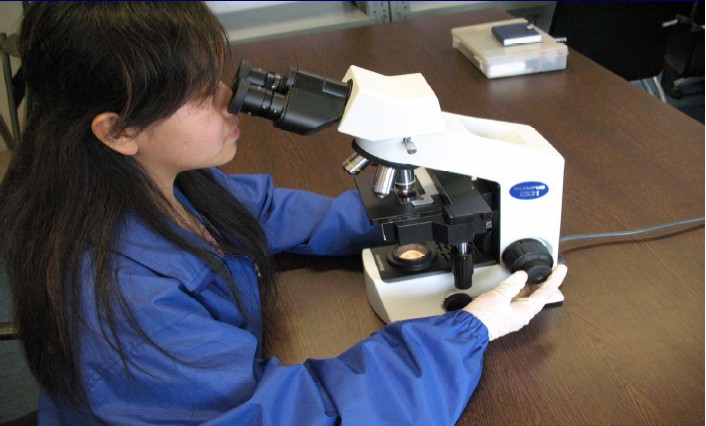

3-11,選擇高倍物鏡進行觀察

3-12,所有物鏡齊焦，轉換倍率時只需調節微調即可

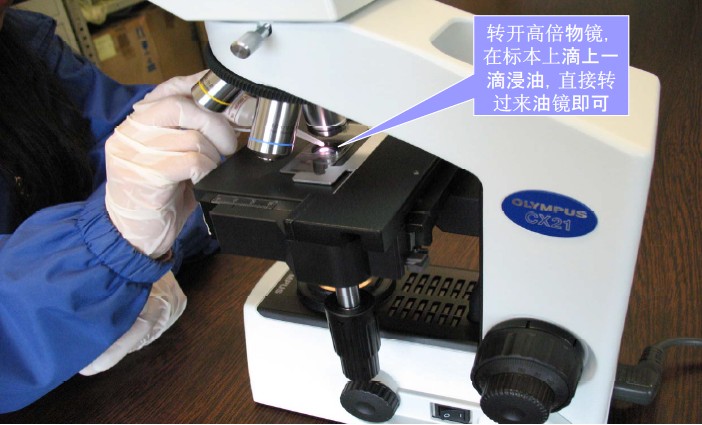

3-13,選擇油鏡觀察

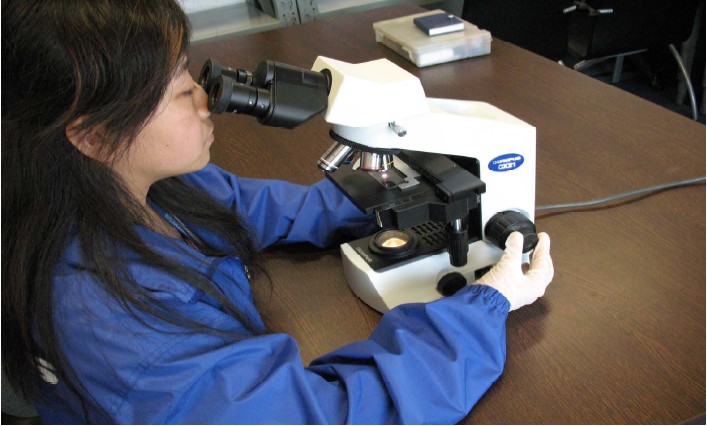

3-14,微調至標本像清楚

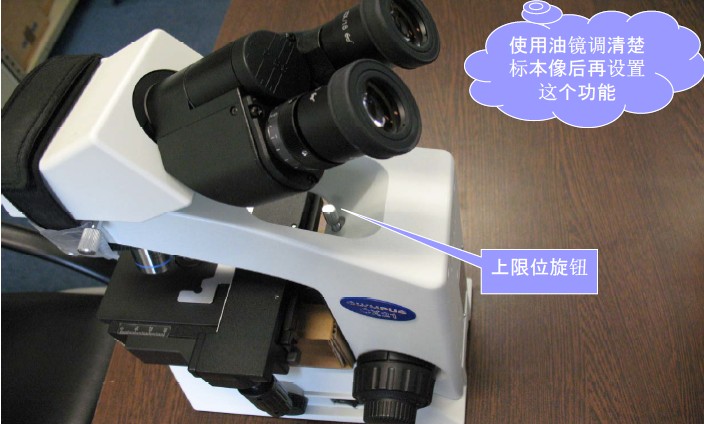

3-15,使用上限位旋鈕，防止物鏡撞上標本

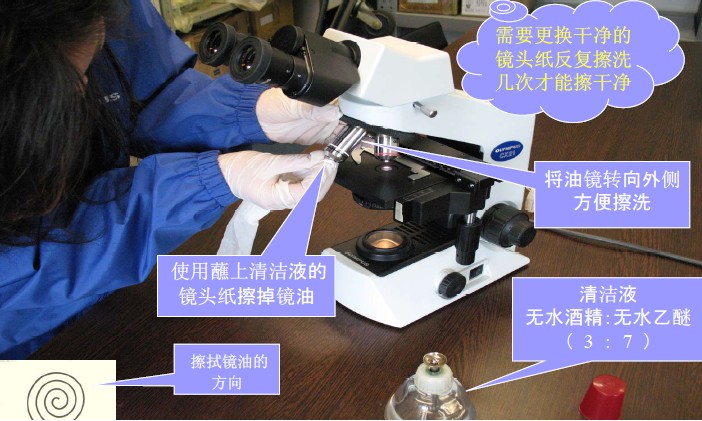

3-16,油鏡清潔

第四步

安裝其他選配部件

4-1,更換其他倍率的目鏡

4-2,安裝反光鏡1

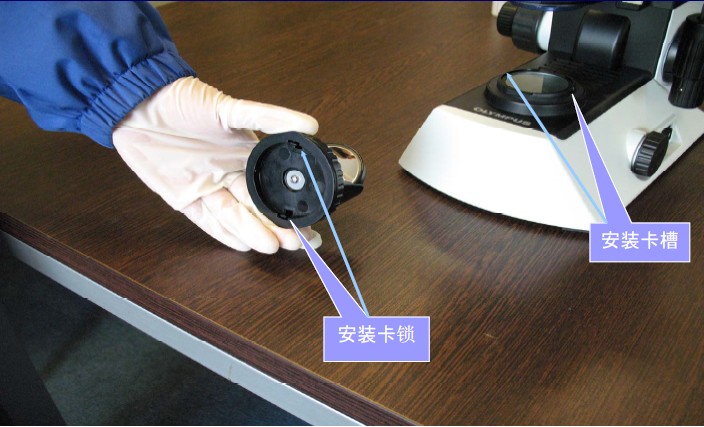

4-3,安裝反光鏡2（卡鎖對準卡槽向下壓）

4-4,調節反光鏡角度

4-5,調節反光鏡方向

第五步

完畢驗收
